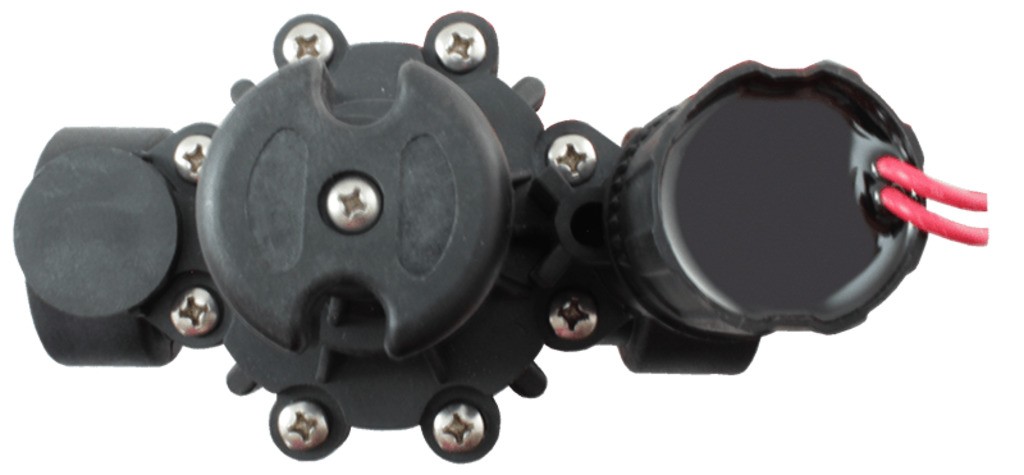

Клапан нормально закрытый AR-3W11 (AR-YCA11)
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-3W11 (AR-YCA11) предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Устойчивая работа с загрязненной водой
- Простая разборка и очистка клапана от грязевых примесей в рабочей среде
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Возможность ручного открытия/закрытия клапана при отсутствии питания
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода |
| Материал | Корпуса: нейлон Уплотнения: NBR |
| Температура рабочей среды | −10...+80°С |
| Рабочее давление | 0,1...1,0 МПа |
| Диаметр условного прохода | 40 мм, 50 мм |
| Присоединение | резьбовое G1½", G2" |
| Катушка | ASF102B; IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 10 ВА (АС), 8 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-3W11-40-1.1/2-GLN | 40 | 21,3 | 1½" | 0,1 | 1,0 | 900 |
| AR-3W11-50-2-GLN | 50 | 38,4 | 2" | 1800 |
Расшифровка обозначения на примере клапана AR-3W11-40-1.1/2-XYZ:
AR-3W11 – модель клапана.
40 – диаметр условного прохода в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E60055 | 40 | ~220 | Со склада | 12380 руб. |
| E60057 | 40 | ~110 | Со склада (комплектация 1..72 часа) | 12480 руб. |
| E60059 | 40 | ~24 | Со склада (комплектация 1..72 часа) | 12480 руб. |
| E60061 | 40 | =24 | Со склада (комплектация 1..72 часа) | 12480 руб. |
| E60063 | 40 | =12 | Со склада (комплектация 1..72 часа) | 12480 руб. |
| E60056 | 50 | ~220 | Снято с производства | 14759 руб. |
| E60058 | 50 | ~110 | 120 дней | 14859 руб. |
| E60060 | 50 | ~24 | Снято с производства | 14859 руб. |
| E60062 | 50 | =24 | Снято с производства | 14859 руб. |
| E60064 | 50 | =12 | 120 дней | 14859 руб. |

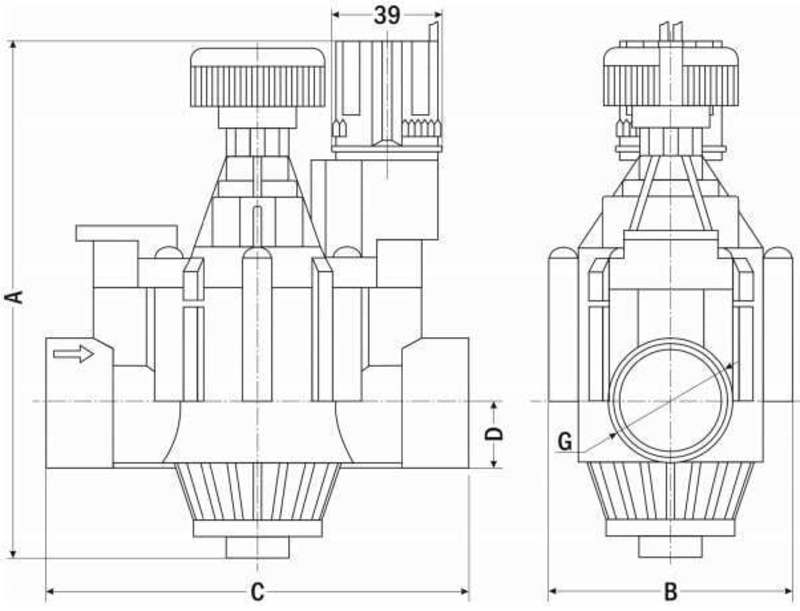

| Габаритные размеры |
 |
| Размер, мм | AR-3W11-40 | AR-3W11-50 |
| A | 194 | 253 |
| B | 84 | 125 |
| C | 163 | 195 |
| D | 30 | 38 |
| G | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.53 Мб |  |
