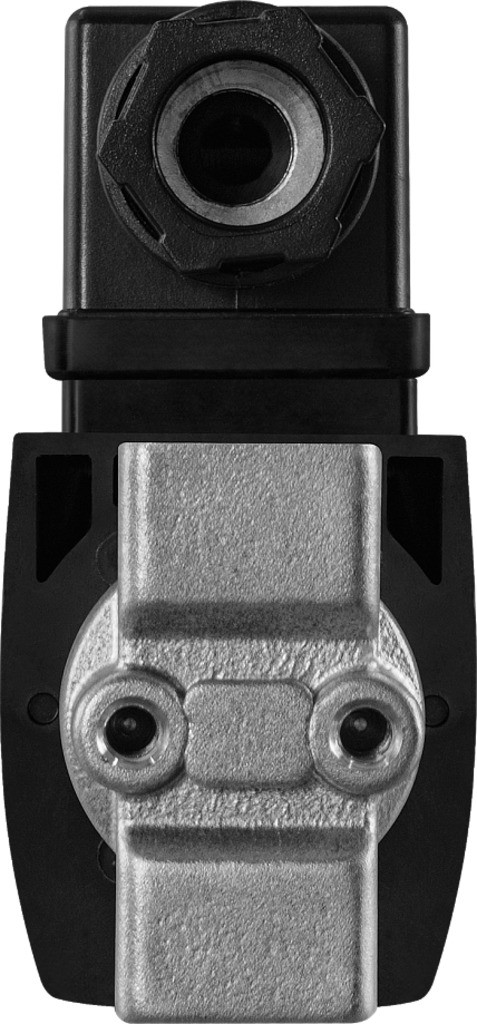

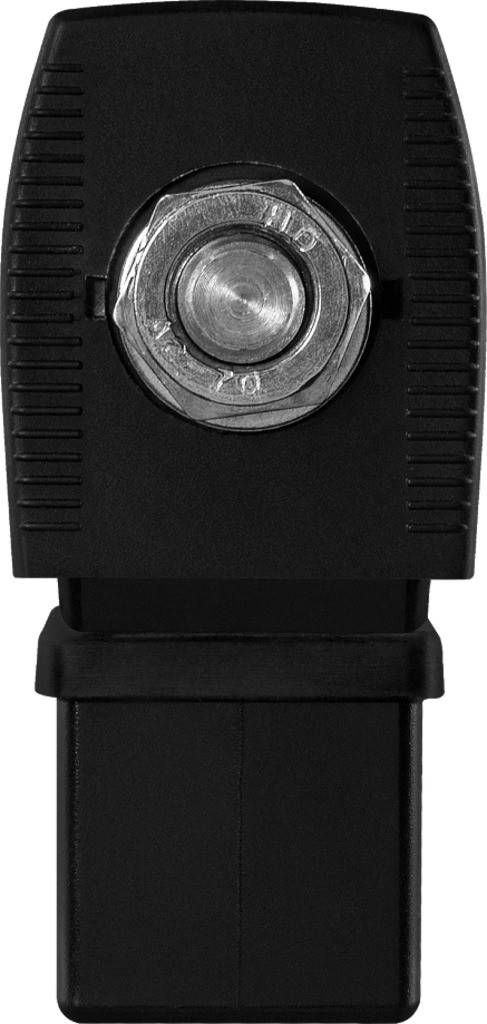

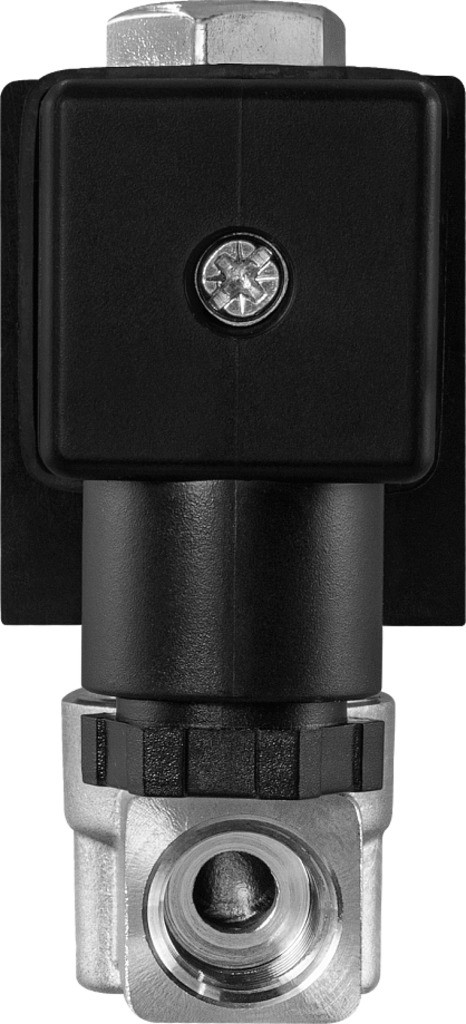

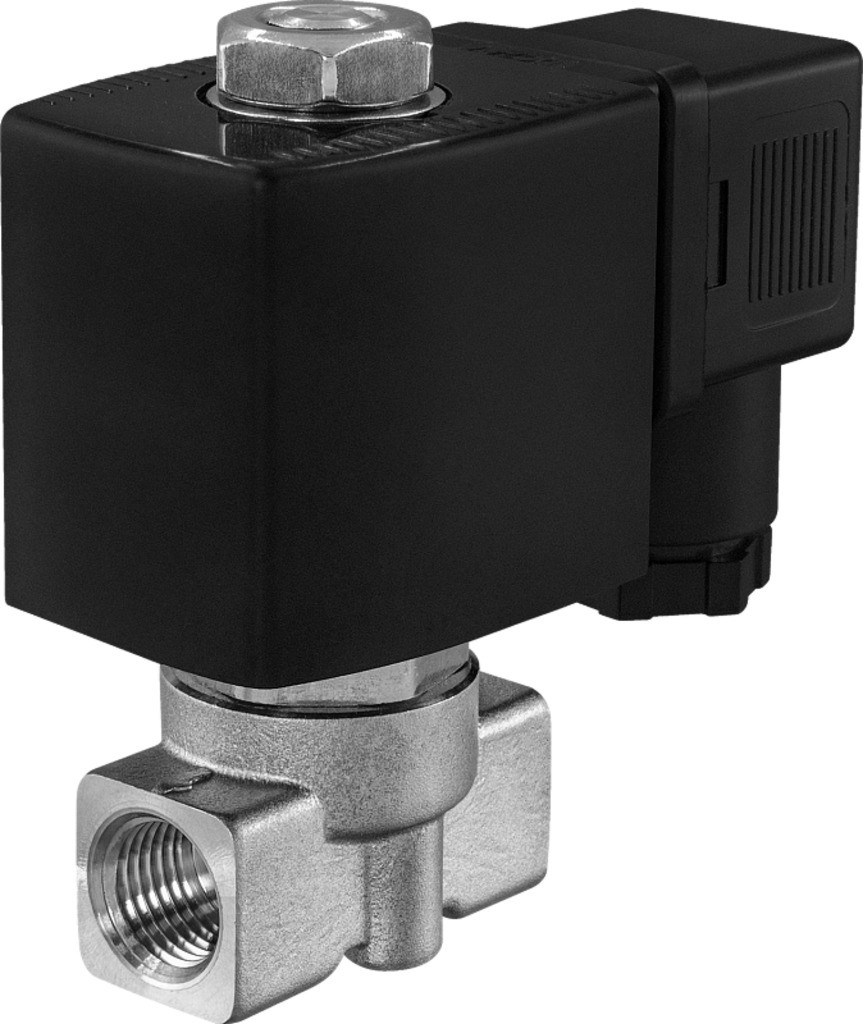

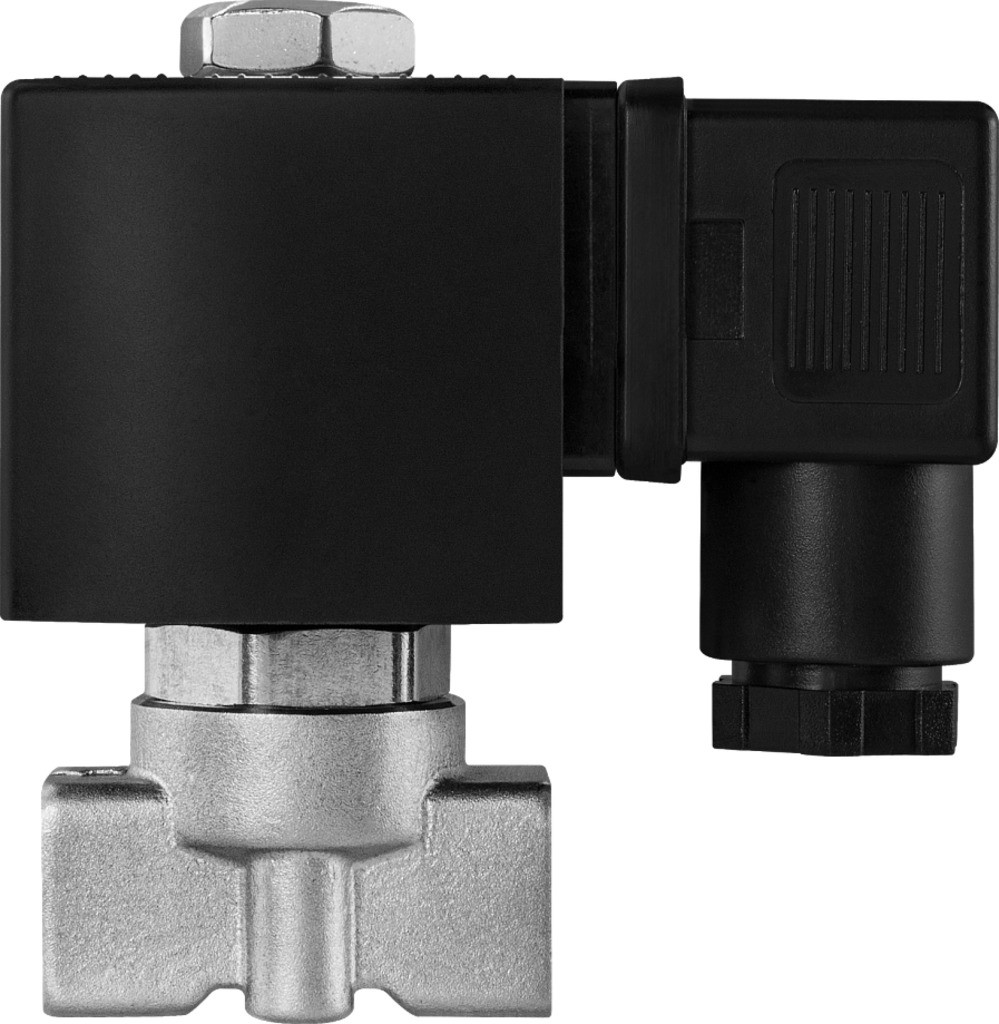

Клапан нормально закрытый AR-YCSM31-N2
Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31-N2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
- Универсальный клапан на наибольшее количество сред
- Возможность срабатывания при нулевом давлении
- Компактный размер
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, спирт | |
| Материал корпуса и уплотнения | Нержавеющая сталь с PTFE | |
| Температура рабочей среды | −20...+180°С | |
| Рабочее давление | 0...0,3 МПа | |
| Диаметр условного прохода | 5 мм | |
| Присоединение | Резьбовое G⅜" | |
| Питание | ~380 В, ~220 В, ~110 В, ~36 В, ~24 В, =24 В, =12 В, =6 В | |
| Катушка | Мощность | AC | DC | |||||||
| ~380 В | ~220 В | ~110 В | ~36 В | ~24 В | =24 В | =12 В | =6 В | |||
| S91H IP54 | 10 ВА | V | V | |||||||
| 20 ВА | V | V | V | |||||||
| 14 Вт | V | V | V | |||||||
| ASEx543* IP65 | 23 ВА | V | V | V | ||||||
| 13 Вт | V | V | ||||||||
| ASE11H** IP65 | 4,5 ВА | V | V | |||||||
| 8 Вт | V | V | ||||||||
* Взрывозащищенная катушка
** Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCSM31-N2-5-3/8-GSP | 5,0 | 0,61 | ⅜" | 0,0 | 0,3 | 405 |
Расшифровка обозначения на примере клапана AR-YCSM31-N2-5-3/8-XYZ:
AR-YCSM31-N2 – модель клапана;
5 – диаметр условного прохода, в мм;
3/8 – размер резьбы, в дюймах;
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| T26453 | S91H | ~380 | 3696 руб. | |
| T26454 | S91H | ~220 | 3596 руб. | |
| T26457 | S91H | ~110 | 3696 руб. | |
| T26460 | S91H | ~36 | 3696 руб. | |
| T26461 | S91H | ~24 | 3696 руб. | |
| T26463 | S91H | =24 | 3696 руб. | |
| T26466 | S91H | =12 | 3696 руб. | |
| T26469 | S91H | =6 | 3696 руб. | |
| T26455 | ASE11H | ~220 | 5255 руб. | |
| T26458 | ASE11H | ~110 | 120 дней | 5355 руб. |
| T26462 | ASE11H | ~24 | 120 дней | 5355 руб. |
| T26464 | ASE11H | =24 | 5355 руб. | |
| T26467 | ASE11H | =12 | 120 дней | 5355 руб. |
| T26456 | ASEx543 | ~220 | 10012 руб. | |
| T26459 | ASEx543 | ~110 | Со склада (комплектация 1..72 часа) | 10112 руб. |
| T26465 | ASEx543 | =24 | Со склада (комплектация 1..72 часа) | 10112 руб. |
| T26468 | ASEx543 | =12 | 10112 руб. |

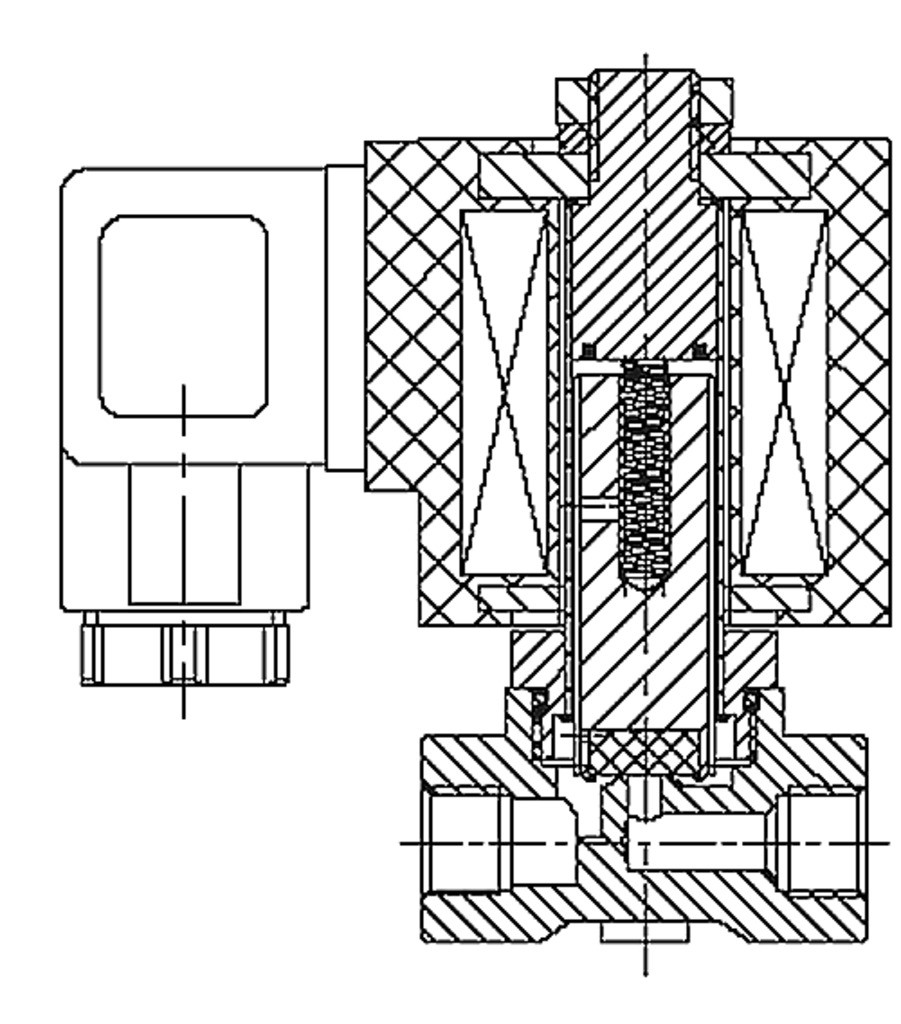

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 02.10.2025 | 0.48 Мб |  |
