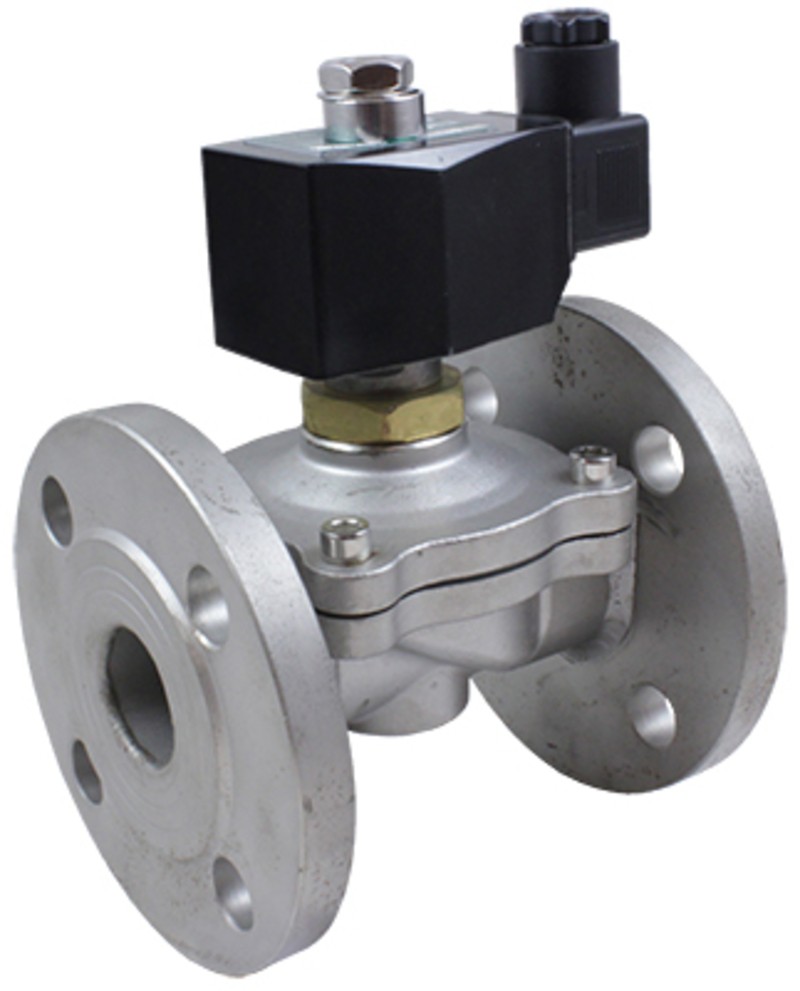

Соленоидный клапан (электромагнитный) AR-2W12F
Клапан соленоидный нормально открытый фланцевый прямого действия с диафрагмой AR-2W12F предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Cрабатывание при нулевом давлении
- Высокая частота срабатывания
Принцип действия и область применения
Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, спирт |
| Материал | Корпуса: нержавеющая сталь Уплотнения: VITON или EPDM |
| Температура рабочей среды | −10...+120°С Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM |
| Рабочее давление | 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) |
| Диаметр условного прохода | 25...50 мм |
| Присоединение | Фланцевое F1"... F2" |
| Катушка | S51H, IP65 (Ду=25 мм) Y21H, Y71H; IP54 (Ду=32...50 мм) |
| Питание | S51H: ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В Y71H: ~220 В, ~110 В Y21H: =24 В, =12 В, =6 В |
| Мощность | S51H: 40 ВА (АС), 30 Вт (DC) Y21H: 20 Вт (DC) Y71H: 28 ВА (АС) |
* Только для катушки Y21H
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Катушка | Вес, кг |
| AR-2W1225 FSZ | 25 | 10 | F1" | 0 | 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред) | S51H | 3,8 |
| AR-2W1232 FSZ | 32 | 20 | F1¼" | Y21H, Y71H | 4,8 | ||
| AR-2W1240 FSZ | 40 | 25 | F1½" | 5,8 | |||
| AR-2W1250 FSZ | 50 | 41 | F2" | 6,8 |
Все модификации
| Артикул | Диаметр условного прохода,мм | Материал уплотнения | Модель катушки | Питание | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| E82774 | 25 | EPDM | S51H | ~220 | Со склада | 35212 руб. |
| E82782 | 25 | EPDM | S51H | ~110 | Со склада | 35312 руб. |
| E82790 | 25 | EPDM | S51H | ~24 | Со склада | 35312 руб. |
| E82792 | 25 | EPDM | S51H | =24 | Со склада | 35312 руб. |
| E82800 | 25 | EPDM | S51H | =12 | Со склада | 35312 руб. |
| E82775 | 25 | Viton | S51H | ~220 | Со склада | 35112 руб. |
| E82783 | 25 | Viton | S51H | ~110 | Со склада | 35212 руб. |
| E82791 | 25 | Viton | S51H | ~24 | Со склада | 35212 руб. |
| E82793 | 25 | Viton | S51H | =24 | Со склада | 35212 руб. |
| E82801 | 25 | Viton | S51H | =12 | Со склада | 35212 руб. |
| E82794 | 32 | EPDM | Y21H | =24 | Со склада | 38121 руб. |
| E82802 | 32 | EPDM | Y21H | =12 | Со склада | 38121 руб. |
| E82808 | 32 | EPDM | Y21H | =6 | Со склада | 38121 руб. |
| E82776 | 32 | EPDM | Y71H | ~220 | Со склада | 38219 руб. |
| E82784 | 32 | EPDM | Y71H | ~110 | Со склада | 38319 руб. |
| E82797 | 32 | Viton | Y21H | =24 | Со склада | 38021 руб. |
| E82805 | 32 | Viton | Y21H | =12 | Со склада | 38021 руб. |
| E82811 | 32 | Viton | Y21H | =6 | Со склада | 38021 руб. |
| E82779 | 32 | Viton | Y71H | ~220 | Со склада | 38119 руб. |
| E82787 | 32 | Viton | Y71H | ~110 | Со склада | 38219 руб. |
| E82795 | 40 | EPDM | Y21H | =24 | Со склада | 42686 руб. |
| E82803 | 40 | EPDM | Y21H | =12 | Со склада | 42686 руб. |
| E82809 | 40 | EPDM | Y21H | =6 | Со склада | 42686 руб. |
| E82777 | 40 | EPDM | Y71H | ~220 | Со склада | 42784 руб. |
| E82785 | 40 | EPDM | Y71H | ~110 | Со склада | 42884 руб. |
| E82798 | 40 | Viton | Y21H | =24 | Со склада | 42586 руб. |
| E82806 | 40 | Viton | Y21H | =12 | Со склада | 42586 руб. |
| E82812 | 40 | Viton | Y21H | =6 | Со склада | 42586 руб. |
| E82780 | 40 | Viton | Y71H | ~220 | Со склада | 42684 руб. |
| E82788 | 40 | Viton | Y71H | ~110 | Со склада | 42784 руб. |
| E82796 | 50 | EPDM | Y21H | =24 | Со склада | 57433 руб. |
| E82804 | 50 | EPDM | Y21H | =12 | Со склада | 57433 руб. |
| E82810 | 50 | EPDM | Y21H | =6 | Со склада | 57433 руб. |
| E82778 | 50 | EPDM | Y71H | ~220 | Со склада | 57531 руб. |
| E82786 | 50 | EPDM | Y71H | ~110 | Со склада | 57631 руб. |
| E82799 | 50 | Viton | Y21H | =24 | Со склада | 57333 руб. |
| E82807 | 50 | Viton | Y21H | =12 | Со склада | 57333 руб. |
| E82813 | 50 | Viton | Y21H | =6 | Со склада | 57333 руб. |
| E82781 | 50 | Viton | Y71H | ~220 | Со склада | 57431 руб. |
| E82789 | 50 | Viton | Y71H | ~110 | Со склада | 57531 руб. |

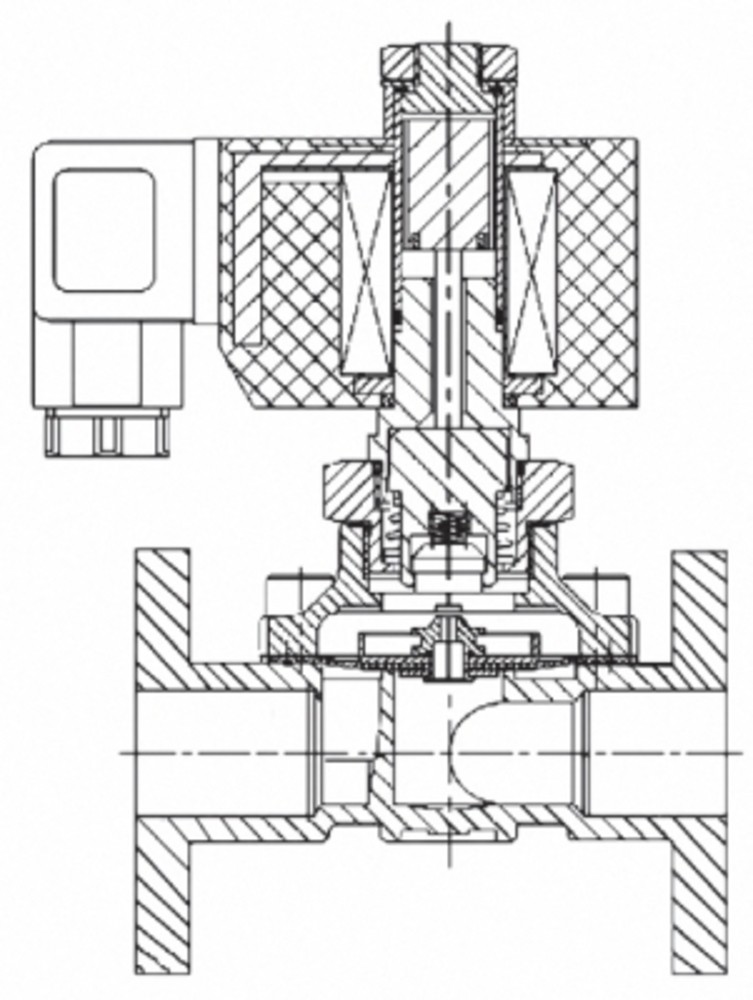

| Габаритные размеры |
 |
| Размер, мм | AR-2W1225F | AR-2W1232F | AR-2W1240F | AR-2W1250F |
| A | 165 | 200 | 205 | 235 |
| B | 108 | 132 | 140 | 160 |
| C | 138 | 146 | 153 | 182 |
| E | 59 | 72 | 77 | 98 |
| G | 1" | 1¼" | 1½" | 2" |
| K | 25 | 28 | 28 | 28 |
| L | 62 | 56 | 56 | 56 |
| M | 90 | 95 | 95 | 95 |
| N | 46 | 56 | 56 | 56 |
| d | 13,5 | 18 | 18 | 18 |
| k | 84,5 | 100 | 110 | 125 |
| h | 85 | 100 | 105 | 95 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 22.04.2022 | 0.34 Мб |  |
