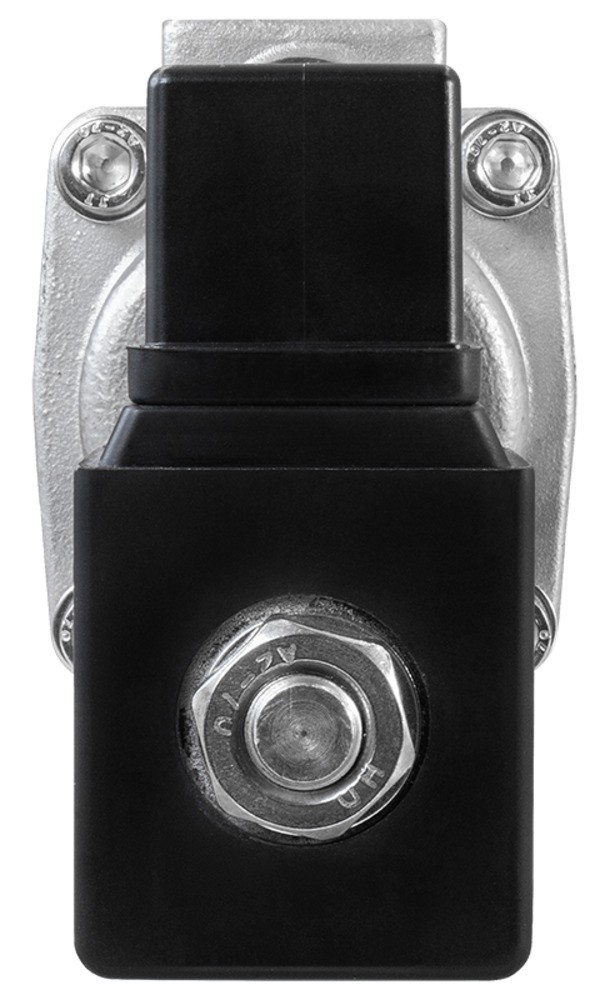

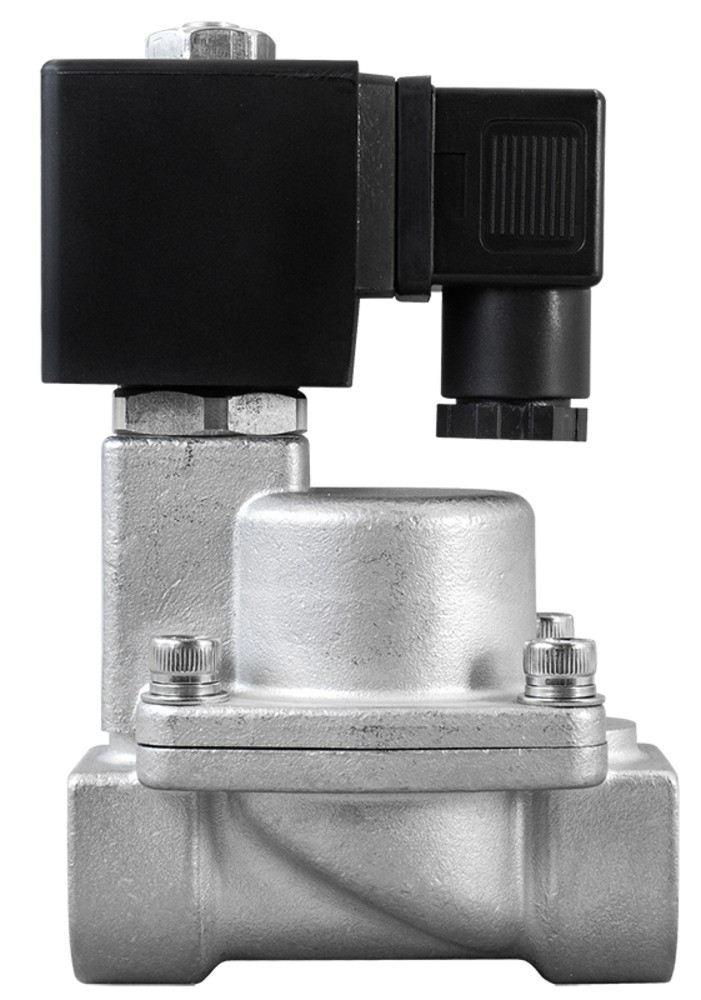

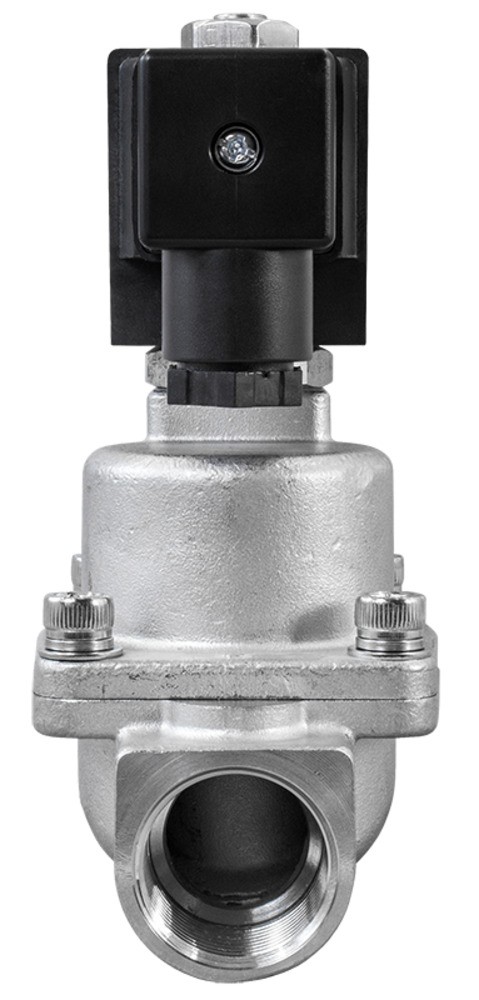

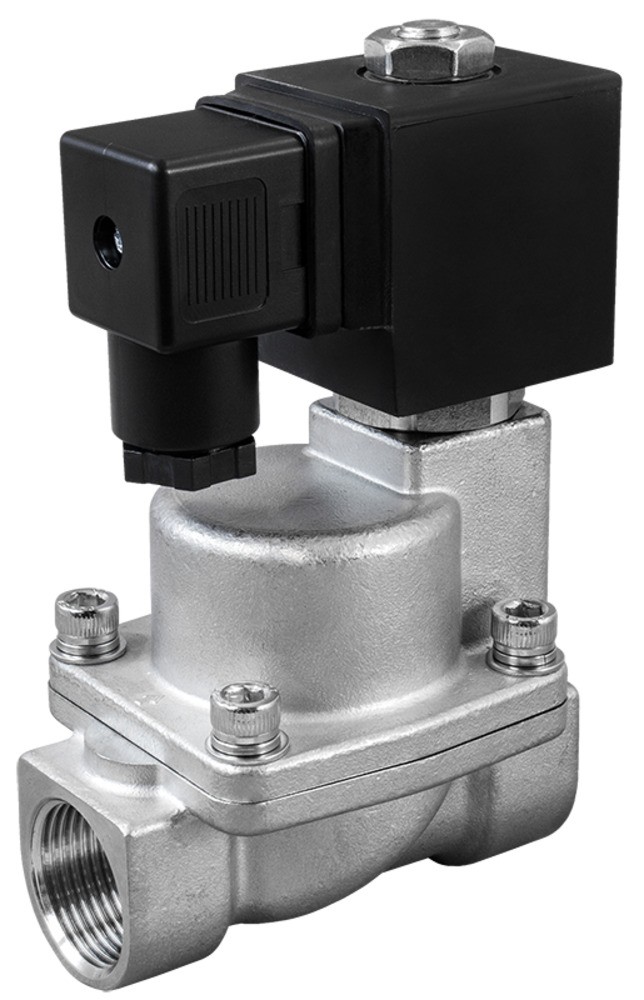

Соленоидный клапан (электромагнитный) AR-YCP31
Является аналогом
| Производитель | ASCO | Burkert | Ceme | TORK | Danfoss | Ode |
| Модель/серия | Серия 240 | 5404 | Серия 90 | T-SYD | EV220B | 21X |

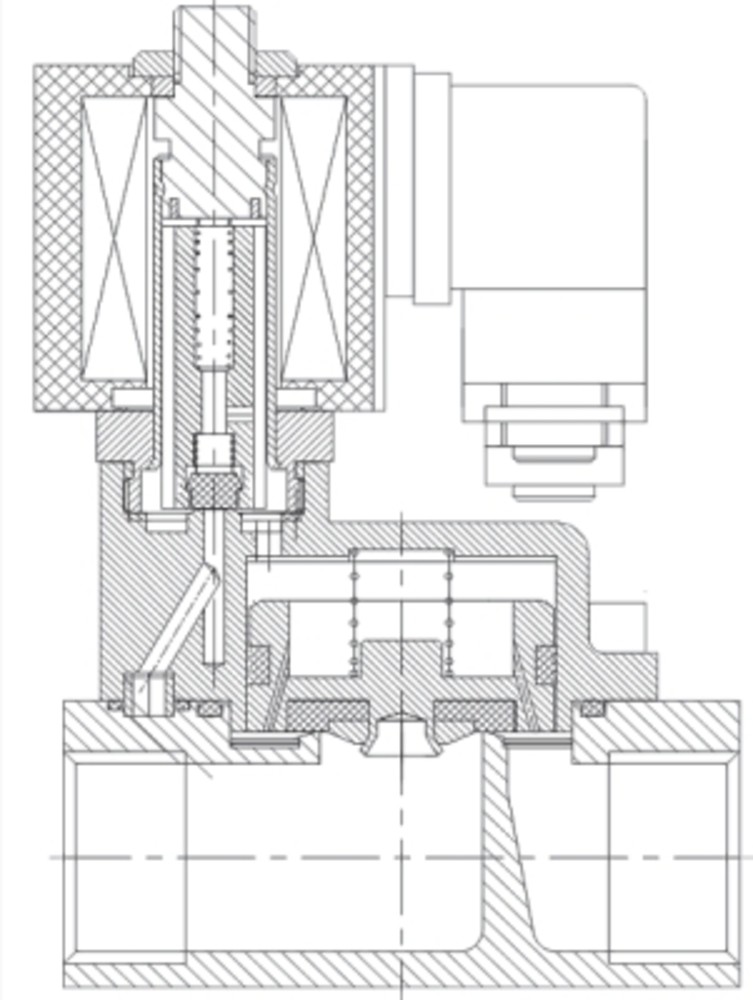

Клапан соленоидный нормально закрытый непрямого действия с поршнем AR-YCP31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопровода
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Работа при высоком давлении до 1,6 МПа
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0,05...1,6 МПа | |
| Диаметр условного прохода | 12...50 мм | |
| Присоединение | Резьбовое G⅜"...G2" | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S21H IP65 | 22 ВА | V | V | V | ||
| 15 Вт | V | V | ||||
| ASEx282* IP65 | 24 ВА | V | V | V | ||
| 17 Вт | V | V | ||||
| ASEx1320* IP65 | 28 ВА | V | ||||
| 20 Вт | V | V | ||||
| ASE21H** IP65 | 5,5 ВА | V | ||||
| 10 Вт | V | V | ||||
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCP31-12-3/8-GSP | 12 | 3,8 | ⅜" | 0,05 | 1,6 | 830 |
| AR-YCP31-15-1/2-GSP | 15 | 3,8 | ½" | 920 | ||
| AR-YCP31-20-3/4-GSP | 20 | 8 | ¾" | 1230 | ||
| AR-YCP31-25-1-GSP | 25 | 10 | 1" | 1700 | ||
| AR-YCP31-32-1.1/4-GSP | 32 | 20 | 1¼" | 2960 | ||
| AR-YCP31-40-1.1/2-GSP | 40 | 25 | 1½" | 2820 | ||
| AR-YCP31-50-2-GSP | 50 | 41 | 2" | 4660 |
Расшифровка обозначения на примере клапана AR-YCP31-12-3/8-XYZ:
AR-YCP31 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E58790 | 12 | S21H | ~220 | Со склада | 11236 руб. |
| E58818 | 12 | S21H | ~110 | Со склада | 11336 руб. |
| E58832 | 12 | S21H | ~24 | Со склада | 11336 руб. |
| E58846 | 12 | S21H | =24 | Со склада | 11336 руб. |
| E58874 | 12 | S21H | =12 | Со склада | 11336 руб. |
| E58797 | 12 | ASE21H | ~220 | Со склада | 12666 руб. |
| E58853 | 12 | ASE21H | =24 | 120 дней | 12766 руб. |
| E58881 | 12 | ASE21H | =12 | 120 дней | 12766 руб. |
| E58804 | 12 | ASEx1320 | ~220 | Со склада | 23411 руб. |
| E58860 | 12 | ASEx1320 | =24 | 120 дней | 23511 руб. |
| E58888 | 12 | ASEx1320 | =12 | Со склада | 23511 руб. |
| E58811 | 12 | ASEx282 | ~220 | Со склада | 17399 руб. |
| E58825 | 12 | ASEx282 | ~110 | 120 дней | 17499 руб. |
| E58839 | 12 | ASEx282 | ~24 | 120 дней | 17499 руб. |
| E58867 | 12 | ASEx282 | =24 | Со склада | 17499 руб. |
| E58895 | 12 | ASEx282 | =12 | Со склада | 17499 руб. |
| E58791 | 15 | S21H | ~220 | Со склада | 11236 руб. |
| E58819 | 15 | S21H | ~110 | Со склада | 11336 руб. |
| E58833 | 15 | S21H | ~24 | Со склада | 11336 руб. |
| E58847 | 15 | S21H | =24 | Со склада | 11336 руб. |
| E58875 | 15 | S21H | =12 | Со склада | 11336 руб. |
| E58798 | 15 | ASE21H | ~220 | Со склада | 12666 руб. |
| E58854 | 15 | ASE21H | =24 | Под заказ к 2023.03.11 | 12766 руб. |
| E58882 | 15 | ASE21H | =12 | 120 дней | 12766 руб. |
| E58805 | 15 | ASEx1320 | ~220 | Со склада | 23411 руб. |
| E58861 | 15 | ASEx1320 | =24 | Под заказ к 2023.03.11 | 23511 руб. |
| E58889 | 15 | ASEx1320 | =12 | Со склада | 23511 руб. |
| E58812 | 15 | ASEx282 | ~220 | Со склада | 17399 руб. |
| E58826 | 15 | ASEx282 | ~110 | 120 дней | 17499 руб. |
| E58840 | 15 | ASEx282 | ~24 | 120 дней | 17499 руб. |
| E58868 | 15 | ASEx282 | =24 | Со склада | 17499 руб. |
| E58896 | 15 | ASEx282 | =12 | Со склада | 17499 руб. |
| E58792 | 20 | S21H | ~220 | Со склада | 15449 руб. |
| E58820 | 20 | S21H | ~110 | Со склада | 15549 руб. |
| E58834 | 20 | S21H | ~24 | Со склада | 15549 руб. |
| E58848 | 20 | S21H | =24 | Со склада | 15549 руб. |
| E58876 | 20 | S21H | =12 | Со склада | 15549 руб. |
| E58799 | 20 | ASE21H | ~220 | Со склада | 16879 руб. |
| E58855 | 20 | ASE21H | =24 | Под заказ к 2023.03.11 | 16979 руб. |
| E58883 | 20 | ASE21H | =12 | 120 дней | 16979 руб. |
| E58806 | 20 | ASEx1320 | ~220 | Со склада | 27624 руб. |
| E58862 | 20 | ASEx1320 | =24 | 120 дней | 27724 руб. |
| E58890 | 20 | ASEx1320 | =12 | Со склада | 27724 руб. |
| E58813 | 20 | ASEx282 | ~220 | Со склада | 21612 руб. |
| E58827 | 20 | ASEx282 | ~110 | 120 дней | 21712 руб. |
| E58841 | 20 | ASEx282 | ~24 | 120 дней | 21712 руб. |
| E58869 | 20 | ASEx282 | =24 | Со склада | 21712 руб. |
| E58897 | 20 | ASEx282 | =12 | Со склада | 21712 руб. |
| E58793 | 25 | S21H | ~220 | Со склада | 16503 руб. |
| E58821 | 25 | S21H | ~110 | Со склада | 16603 руб. |
| E58835 | 25 | S21H | ~24 | Со склада | 16603 руб. |
| E58849 | 25 | S21H | =24 | Со склада | 16603 руб. |
| E58877 | 25 | S21H | =12 | Со склада | 16603 руб. |
| E58800 | 25 | ASE21H | ~220 | Со склада | 17933 руб. |
| E58856 | 25 | ASE21H | =24 | Под заказ к 2023.03.11 | 18033 руб. |
| E58884 | 25 | ASE21H | =12 | 120 дней | 18033 руб. |
| E58807 | 25 | ASEx1320 | ~220 | Со склада | 28678 руб. |
| E58863 | 25 | ASEx1320 | =24 | 120 дней | 28778 руб. |
| E58891 | 25 | ASEx1320 | =12 | Со склада | 28778 руб. |
| E58814 | 25 | ASEx282 | ~220 | Со склада | 22666 руб. |
| E58828 | 25 | ASEx282 | ~110 | 120 дней | 22766 руб. |
| E58842 | 25 | ASEx282 | ~24 | 120 дней | 22766 руб. |
| E58870 | 25 | ASEx282 | =24 | Со склада | 22766 руб. |
| E58898 | 25 | ASEx282 | =12 | Со склада | 22766 руб. |
| E58794 | 32 | S21H | ~220 | Со склада | 26334 руб. |
| E58822 | 32 | S21H | ~110 | Со склада | 26434 руб. |
| E58836 | 32 | S21H | ~24 | Со склада | 26434 руб. |
| E58850 | 32 | S21H | =24 | Со склада | 26434 руб. |
| E58878 | 32 | S21H | =12 | Со склада | 26434 руб. |
| E58801 | 32 | ASE21H | ~220 | Со склада | 27764 руб. |
| E58857 | 32 | ASE21H | =24 | Под заказ к 2023.03.11 | 27864 руб. |
| E58885 | 32 | ASE21H | =12 | 120 дней | 27864 руб. |
| E58808 | 32 | ASEx1320 | ~220 | Со склада | 38509 руб. |
| E58864 | 32 | ASEx1320 | =24 | Под заказ к 2023.03.11 | 38609 руб. |
| E58892 | 32 | ASEx1320 | =12 | Со склада | 38609 руб. |
| E58815 | 32 | ASEx282 | ~220 | Со склада | 32497 руб. |
| E58829 | 32 | ASEx282 | ~110 | 120 дней | 32597 руб. |
| E58843 | 32 | ASEx282 | ~24 | 120 дней | 32597 руб. |
| E58871 | 32 | ASEx282 | =24 | Со склада | 32597 руб. |
| E58899 | 32 | ASEx282 | =12 | Со склада | 32597 руб. |
| E58795 | 40 | S21H | ~220 | Ожидается 2022.12.24 | 28441 руб. |
| E58823 | 40 | S21H | ~110 | 120 дней | 28541 руб. |
| E58837 | 40 | S21H | ~24 | Под заказ к 2023.03.11 | 28541 руб. |
| E58851 | 40 | S21H | =24 | Под заказ к 2023.03.11 | 28541 руб. |
| E58879 | 40 | S21H | =12 | Под заказ к 2023.03.11 | 28541 руб. |
| E58802 | 40 | ASE21H | ~220 | 120 дней | 29871 руб. |
| E58858 | 40 | ASE21H | =24 | 120 дней | 29971 руб. |
| E58886 | 40 | ASE21H | =12 | 120 дней | 29971 руб. |
| E58809 | 40 | ASEx1320 | ~220 | 120 дней | 40616 руб. |
| E58865 | 40 | ASEx1320 | =24 | 120 дней | 40716 руб. |
| E58893 | 40 | ASEx1320 | =12 | 120 дней | 40716 руб. |
| E58816 | 40 | ASEx282 | ~220 | 120 дней | 34604 руб. |
| E58830 | 40 | ASEx282 | ~110 | 120 дней | 34704 руб. |
| E58844 | 40 | ASEx282 | ~24 | 120 дней | 34704 руб. |
| E58872 | 40 | ASEx282 | =24 | 120 дней | 34704 руб. |
| E58900 | 40 | ASEx282 | =12 | 120 дней | 34704 руб. |
| E58796 | 50 | S21H | ~220 | Со склада | 33668 руб. |
| E58824 | 50 | S21H | ~110 | Со склада | 33768 руб. |
| E58838 | 50 | S21H | ~24 | Со склада | 33768 руб. |
| E58852 | 50 | S21H | =24 | Со склада | 33768 руб. |
| E58880 | 50 | S21H | =12 | Со склада | 33768 руб. |
| E58803 | 50 | ASE21H | ~220 | Со склада | 35098 руб. |
| E58859 | 50 | ASE21H | =24 | 120 дней | 35198 руб. |
| E58887 | 50 | ASE21H | =12 | 120 дней | 35198 руб. |
| E58810 | 50 | ASEx1320 | ~220 | Со склада | 45843 руб. |
| E58866 | 50 | ASEx1320 | =24 | 120 дней | 45943 руб. |
| E58894 | 50 | ASEx1320 | =12 | Со склада | 45943 руб. |
| E58817 | 50 | ASEx282 | ~220 | Со склада | 39831 руб. |
| E58831 | 50 | ASEx282 | ~110 | 120 дней | 39931 руб. |
| E58845 | 50 | ASEx282 | ~24 | 120 дней | 39931 руб. |
| E58873 | 50 | ASEx282 | =24 | Со склада | 39931 руб. |
| E58901 | 50 | ASEx282 | =12 | Со склада | 39931 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-YCP31-12 | AR-YCP31-15 | AR-YCP31-20 | AR-YCP31-25 | AR-YCP31-32 | AR-YCP31-40 | AR-YCP31-50 |
| A | 114 | 114 | 127 | 138 | 152 | 150 | 190 |
| B | 48,5 | 48,5 | 60 | 72 | 96 | 95 | 123 |
| C | 74,5 | 74,5 | 84 | 102 | 130 | 129 | 155 |
| D | 13 | 13 | 16 | 18 | 22 | 27 | 35 |
| G | ⅜" | ½" | ¾" | 1" | 1¼" | 1½" | 2" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 08.06.2022 | 0.6 Мб |  |
