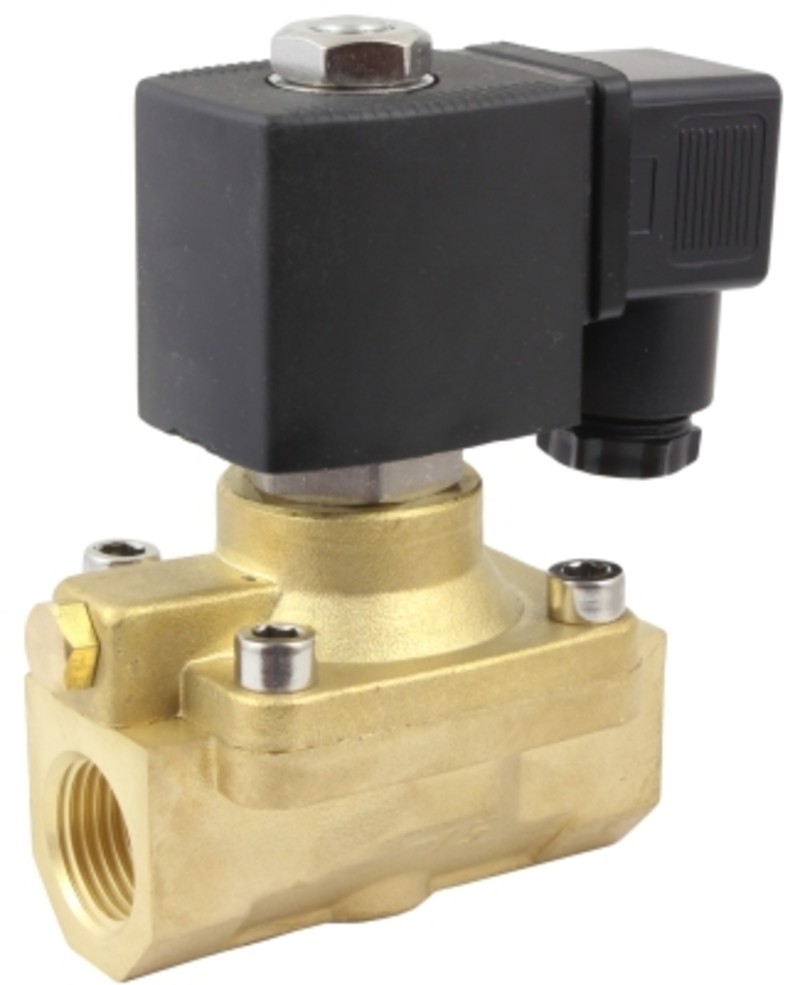

Соленоидный клапан (электромагнитный) AR-YCH11
Является аналогом
| Производитель | TORK | Danfoss | Ode | Ceme | ASCO | Burkert |
| Модель/серия | T-GH1 | EV220B6 | 21PW | Серия 83 | Серия 210 | 5404 |

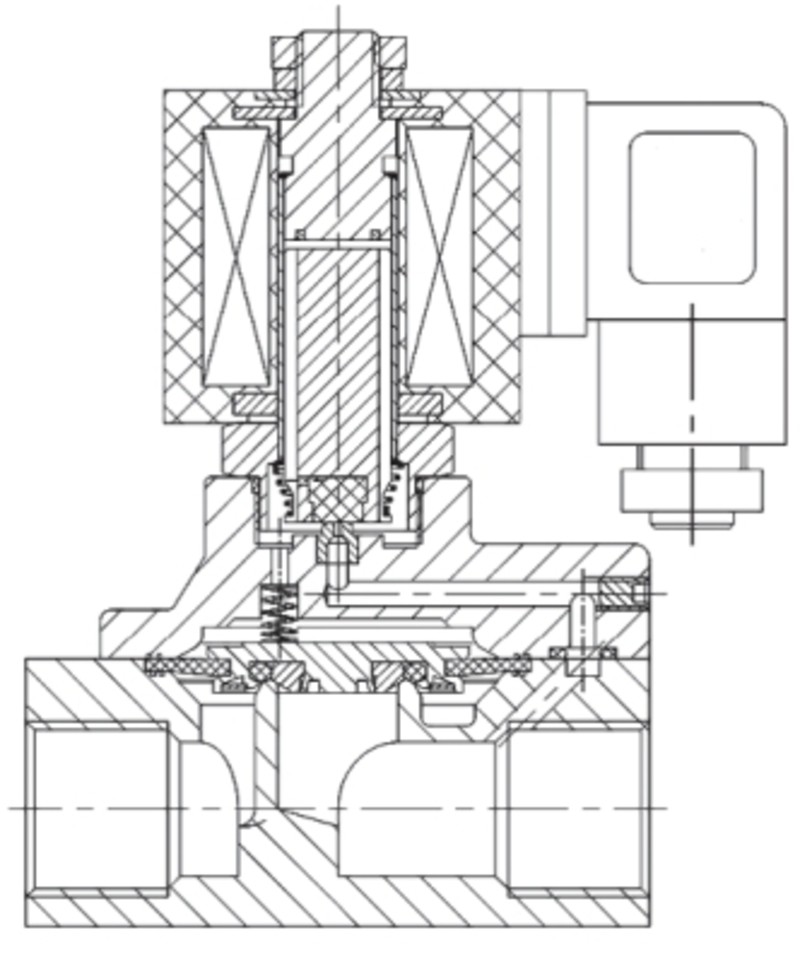

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCH11 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Работа при высоком давлении до 5 МПа
- Особая модификация уплотнителя VITON (PARKER) для улучшения качества работы
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON (PARKER) | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0,03…5 МПа | |
| Диаметр условного прохода | 10 мм, 15 мм, 20 мм | |
| Присоединение | Резьбовое G⅜"…G¾"" | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Катушка | Мощность | AC | DC | ||||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
| S91H IP54 | 20 ВА | V | V | V | |||
| 14 Вт | V | V | |||||
| ASE11H** IP65 | 4,5 ВА | V | |||||
| 8 Вт | V | V | |||||
| ASEx543* IP65 | 23 ВА | V | V | V | |||
| 13 Вт | V | V | |||||
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCH11-10-3/8-GBV | 10 |
15 | 3,8 | ⅜" | 0,03 | 5,0 | 900 |
| AR-YCH11-15-1/2-GBV | 15 | ½" | |||||
| AR-YCH11-20/15-3/4-GBV | 20 | ¾" |
Расшифровка обозначения на примере клапана AR-YCH11-20/15-3/4-XYZ:
AR-YCH11 – модель клапана.
20 – диаметр условного прохода в мм.
15 – эффективный диаметр в мм, если Дэф<Ду.
3/4 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON (PARKER).
Все модификации
| Артикул | Присоединение | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E59664 | 1/2" | S91H | ~220 | Со склада | 17696 руб. |
| E59673 | 1/2" | S91H | ~110 | Со склада | 17796 руб. |
| E59679 | 1/2" | S91H | ~24 | Со склада | 17796 руб. |
| E59685 | 1/2" | S91H | =24 | Со склада | 17796 руб. |
| E59694 | 1/2" | S91H | =12 | Со склада | 17796 руб. |
| E59667 | 1/2" | ASE11H | ~220 | Со склада | 19227 руб. |
| E59688 | 1/2" | ASE11H | =24 | Со склада | 19327 руб. |
| E59697 | 1/2" | ASE11H | =12 | Со склада | 19327 руб. |
| E59670 | 1/2" | ASEx543 | ~220 | Под заказ к 2023.03.11 | 23618 руб. |
| E59676 | 1/2" | ASEx543 | ~110 | Со склада | 23718 руб. |
| E59682 | 1/2" | ASEx543 | ~24 | 120 дней | 23718 руб. |
| E59691 | 1/2" | ASEx543 | =24 | 120 дней | 23718 руб. |
| E59700 | 1/2" | ASEx543 | =12 | 120 дней | 23718 руб. |
| E59665 | 3/8" | S91H | ~220 | Снято с производства | 17696 руб. |
| E59674 | 3/8" | S91H | ~110 | 120 дней | 17796 руб. |
| E59680 | 3/8" | S91H | ~24 | 120 дней | 17796 руб. |
| E59686 | 3/8" | S91H | =24 | 120 дней | 17796 руб. |
| E59695 | 3/8" | S91H | =12 | 120 дней | 17796 руб. |
| E59668 | 3/8" | ASE11H | ~220 | 120 дней | 19227 руб. |
| E59689 | 3/8" | ASE11H | =24 | 120 дней | 19327 руб. |
| E59698 | 3/8" | ASE11H | =12 | 120 дней | 19327 руб. |
| E59671 | 3/8" | ASEx543 | ~220 | 120 дней | 23618 руб. |
| E59677 | 3/8" | ASEx543 | ~110 | 120 дней | 23718 руб. |
| E59683 | 3/8" | ASEx543 | ~24 | 120 дней | 23718 руб. |
| E59692 | 3/8" | ASEx543 | =24 | 120 дней | 23718 руб. |
| E59701 | 3/8" | ASEx543 | =12 | 120 дней | 23718 руб. |
| E59666 | 3/4" | S91H | ~220 | 120 дней | 17696 руб. |
| E59675 | 3/4" | S91H | ~110 | 120 дней | 17796 руб. |
| E59681 | 3/4" | S91H | ~24 | 120 дней | 17796 руб. |
| E59687 | 3/4" | S91H | =24 | 120 дней | 17796 руб. |
| E59696 | 3/4" | S91H | =12 | 120 дней | 17796 руб. |
| E59669 | 3/4" | ASE11H | ~220 | 120 дней | 19227 руб. |
| E59690 | 3/4" | ASE11H | =24 | 120 дней | 19327 руб. |
| E59699 | 3/4" | ASE11H | =12 | 120 дней | 19327 руб. |
| E59672 | 3/4" | ASEx543 | ~220 | 120 дней | 23618 руб. |
| E59678 | 3/4" | ASEx543 | ~110 | 120 дней | 23718 руб. |
| E59684 | 3/4" | ASEx543 | ~24 | 120 дней | 23718 руб. |
| E59693 | 3/4" | ASEx543 | =24 | 120 дней | 23718 руб. |
| E59702 | 3/4" | ASEx543 | =12 | 120 дней | 23718 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 22.06.2022 | 0.5 Мб |  |
