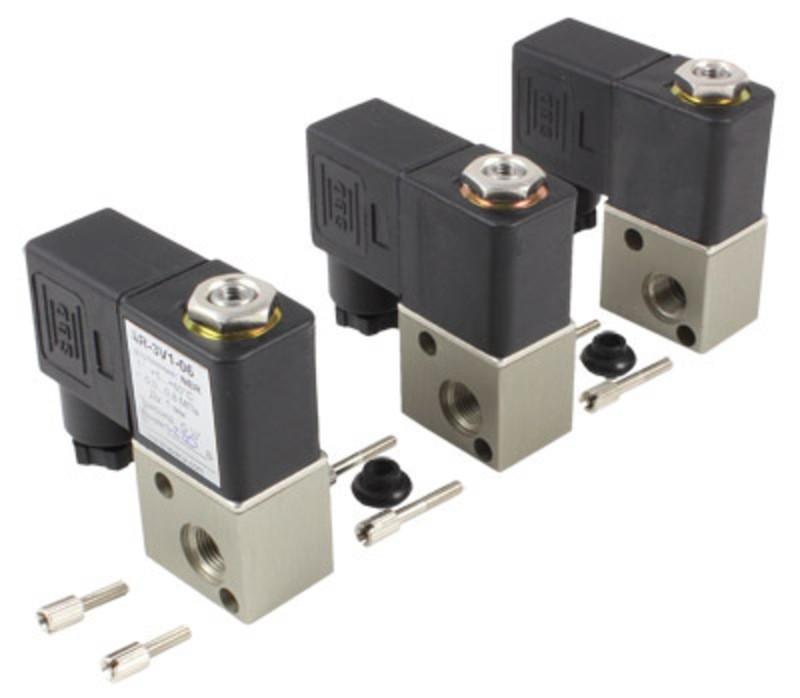

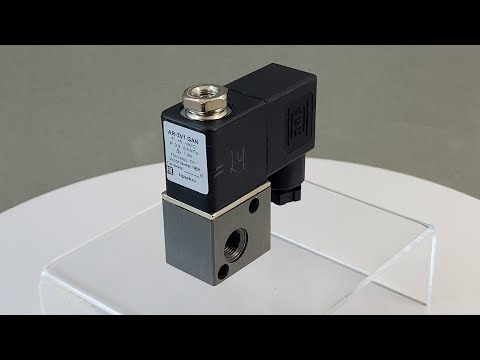

Соленоидный клапан (электромагнитный) AR-3V1
Клапан соленоидный четырехходовой 4/2 прямого действия с поршнем AR-3V1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Несколько клапанов могут быть объединены в один блок
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения
Четырехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2, 3, 3') и позволяют пропускать поток рабочей среды в разных направлениях. К примеру, при отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 ↔ 2 и 3 ↔ 3', при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 2 ↔ 3 и 3 ↔ 3'. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 ↔ 2 и 3 ↔ 3'.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Воздух, инертные газы |
| Материалы | Корпуса: алюминий Уплотнения: NBR |
| Температура рабочей среды | +5...+60°С |
| Рабочее давление | 0...0,8 МПа |
| Диаметр условного прохода | 1 мм |
| Присоединение | Резьбовое M5 или G⅛", порт сброса – М5 |
| Катушка | SB075, IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 6,2 ВА (AC), 4,8 Вт (DC) |
| Пневматическая схема |
 1 – порт сброса 2 – рабочий порт 3 и 3' – порты питания |
Описание прибора:
В случае отсутствия питания на катушке открыты независимые контуры 1 ↔ 2 и 3 ↔ 3', при подаче питания – порт сброса 1 перекрыт, открыт путь 2 ↔ 3 (3').
Модификации
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-3V1-M5 MAN | 1 | 0,04 | M5 | 0 | 0,8 | SB075 | 0,132 |
| AR-3V1-06 GAN | G⅛" |
Все модификации
| Артикул | Присоединение | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E85983 | 1/8" | ~220 | Со склада (комплектация 1..72 часа) | 1264 руб. |
| E85985 | 1/8" | ~110 | Со склада (комплектация 1..72 часа) | 1364 руб. |
| E85987 | 1/8" | ~24 | Со склада (комплектация 1..72 часа) | 1364 руб. |
| E85989 | 1/8" | =24 | Со склада | 1364 руб. |
| E85991 | 1/8" | =12 | Со склада (комплектация 1..72 часа) | 1364 руб. |
| E85984 | M5 | ~220 | 120 дней | 1264 руб. |
| E85986 | M5 | ~110 | 120 дней | 1364 руб. |
| E85988 | M5 | ~24 | 120 дней | 1364 руб. |
| E85990 | M5 | =24 | 120 дней | 1364 руб. |
| E85992 | M5 | =12 | 120 дней | 1364 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 18.05.2022 | 0.52 Мб |  |
