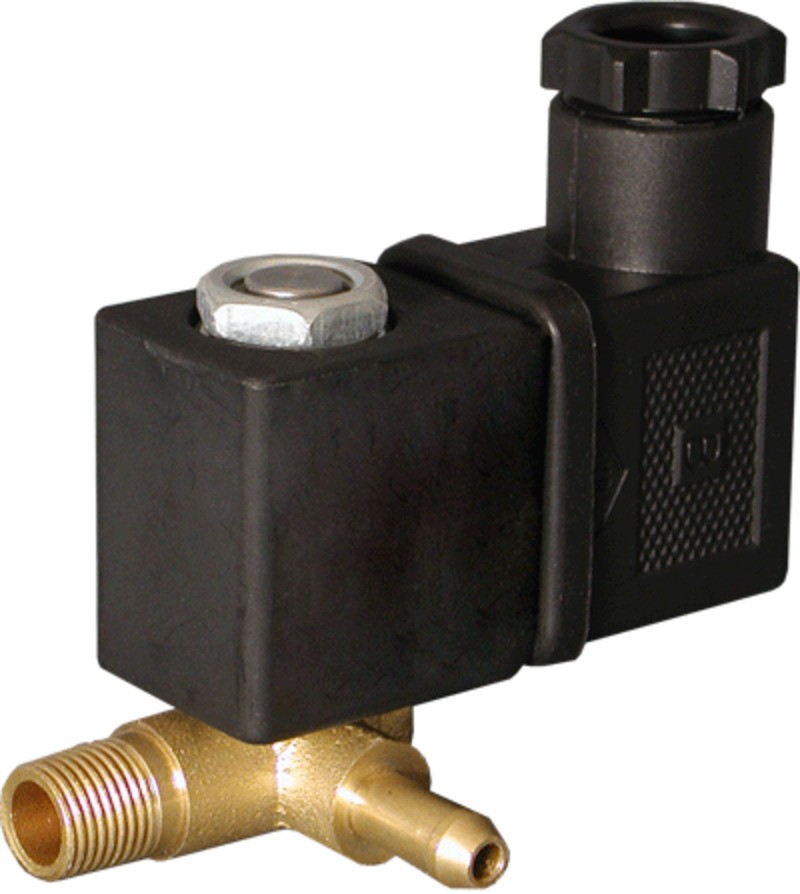

Соленоидный клапан (электромагнитный) AR-5523
Является аналогом
| Производитель | Ceme |
| Модель/серия | Серия 55 |

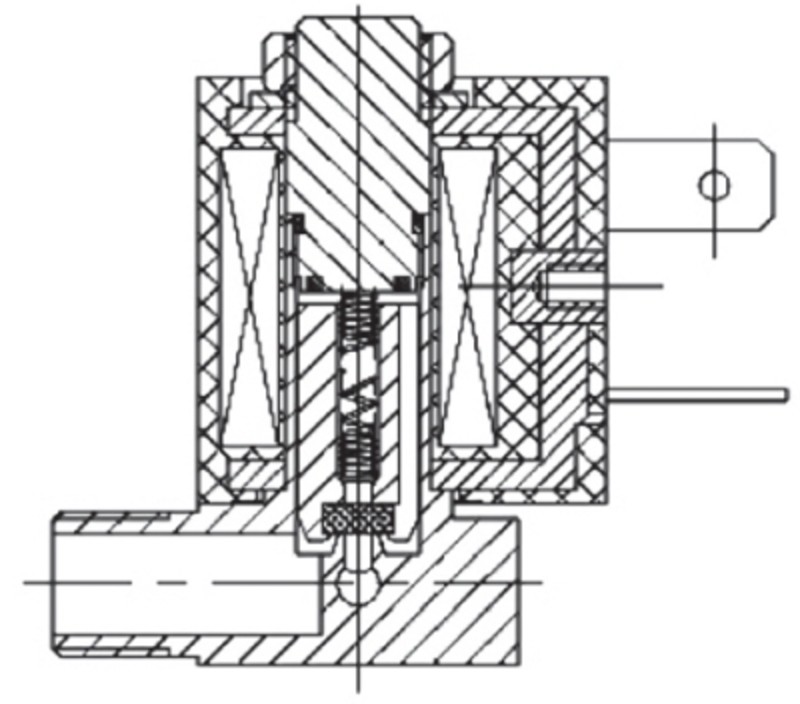

Клапан AR-5523 соленоидный миниатюрный нормально закрытый прямого действия с поршнем для управления потоком рабочей среды в трубопроводе
Особенности
- Срабатывание при нулевом давлении
- Пониженное энергопотребление
- Компактный размер
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, светлые нефтепродукты |
| Материал | Корпуса: латунь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0...1 МПа |
| Диаметр условного прохода | 2,3 мм |
| Присоединение | Резьбовое наруж. R⅛", штуцер ∅ 6,2 мм |
| Катушка | SA11B; IP65 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 6,4 ВА (АС), 6,4 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, кг | Катушка |
| AR-5523 RBV | 2,3 | 0,18 | вход – R⅛", выход – штуцер ∅ 6,2 мм | 0 | 1 | 0,13 | SA11B |
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| E60005 | ~220 | Со склада | 1088 руб. |
| E60006 | ~110 | Со склада | 1188 руб. |
| E60007 | ~24 | Со склада | 1188 руб. |
| E60008 | =24 | Со склада | 1188 руб. |
| E60009 | =12 | Со склада | 1188 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации для AR-YCWS10-02S | 25.03.2022 | 0.43 Мб |  |
