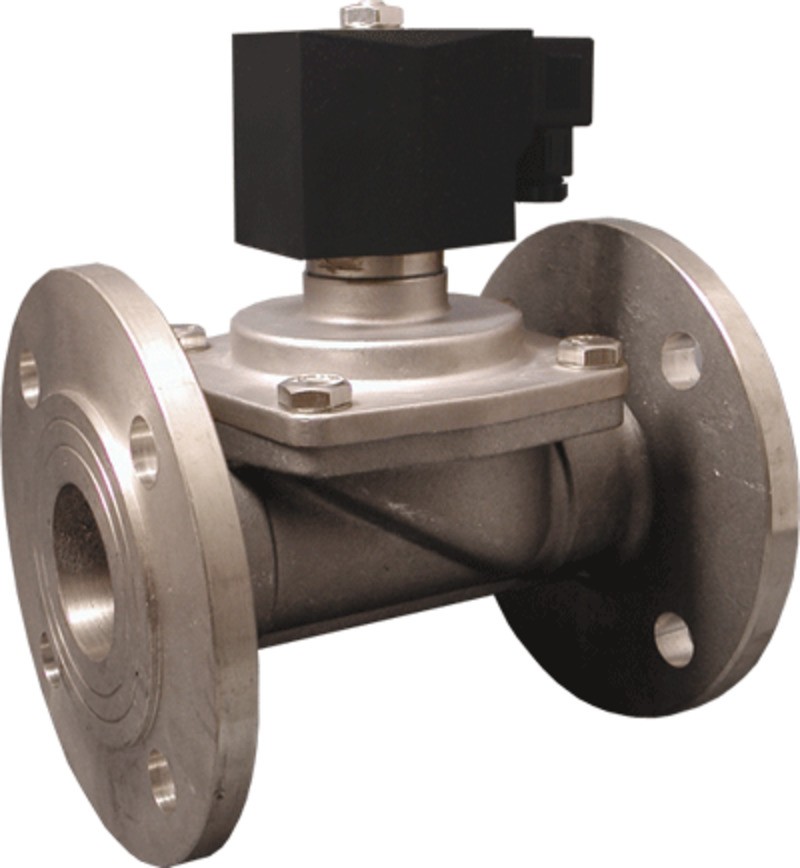

Соленоидный клапан (электромагнитный) AR-YCPS31F
Клапан соленоидный нормально закрытый фланцевый прямого действия с поршнем AR-YCPS31F предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Долгий срок службы уплотнителя в среде пара
- Конструкция предусматривает долгосрочную эксплуатацию в системе паротрубопроводов
- Срабатывание при нулевом давлении

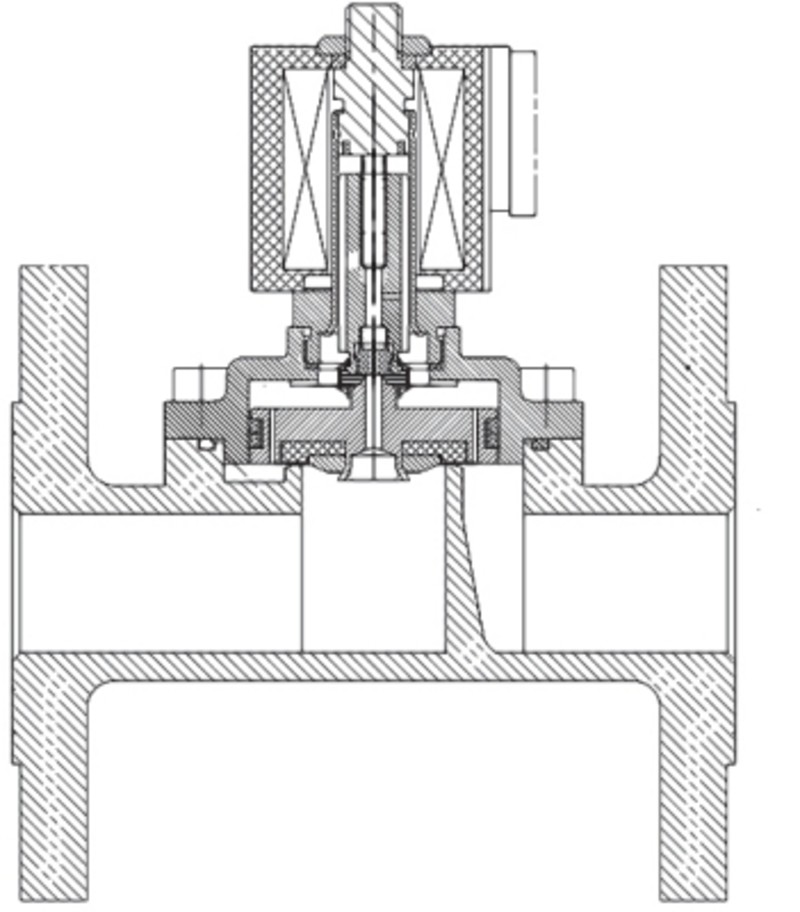

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Пар, вода, горячая вода, масла, спирт | |
| Материал | Корпуса | Нержавеющая сталь |
| Уплотнения | PTFE | |
| Температура рабочей среды | −20…+180°С | |
| Температура окружающей среды | −30…+50°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода | 25...50 мм | |
| Присоединение | Фланцевое F1"...F2" | |
| Питание | ~220 B, ~110 B, ~24 B, =24 B, =12 B | |
| Ду, мм | Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | |||
25 | S21H IP65 | 22 ВА | V | V | V | ||
| 15 Вт | V | V | |||||
| ASE21H* IP65 | 5,5 ВА | V | |||||
| 10 Вт | V | V | |||||
| ASEx1320** IP65 | 28 ВА | V | |||||
| 20 Вт | V | V | |||||
| ASEx282** IP65 | 24 ВА | V | V | V | |||
| 17 Вт | V | V | |||||
32...50 | SD01H IP65 | 35 ВА | V | V | V | ||
| 30 Вт | V | V | |||||
| ASEx545** IP65 | 15 ВА | V | V | V | |||
| 18 Вт | V | ||||||
*Использование энергосберегающей катушки ASE21H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR-YCPS31-25F-1- FSP | 25 | 10 | F1" | 0 | 1 | 3500 |
| AR-YCPS31-32F-1.1/4- FSP | 32 | 20 | F1¼" | 6300 | ||
| AR-YCPS31-40F-1.1/2- FSP | 40 | 25 | F1½" | 6400 | ||
| AR-YCPS31-50F-2- FSP | 50 | 41 | F2" | 7600 |
Расшифровка обозначения на примере клапана AR-YCPS31-25F-1-XYZ:
AR-YCPS31 – модель клапана.
25F – диаметр условного прохода в мм.
1 - размер резьбы в дюймах.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Все модификации
| Артикул | Диаметр условного прохода, мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G81655 | 25 | S21H | ~220 | Со склада | 24578 руб. |
| G81665 | 25 | S21H | ~110 | Со склада | 24678 руб. |
| G81673 | 25 | S21H | ~24 | Со склада | 24678 руб. |
| G81681 | 25 | S21H | =24 | Со склада | 24678 руб. |
| G81691 | 25 | S21H | =12 | Со склада | 24678 руб. |
| G81656 | 25 | ASE21H | ~220 | Со склада | 26008 руб. |
| G81682 | 25 | ASE21H | =24 | 120 дней | 26108 руб. |
| G81692 | 25 | ASE21H | =12 | 120 дней | 26108 руб. |
| G81657 | 25 | ASEx1320 | ~220 | Со склада | 36753 руб. |
| G81683 | 25 | ASEx1320 | =24 | 120 дней | 36853 руб. |
| G81693 | 25 | ASEx1320 | =12 | Со склада | 36853 руб. |
| G81658 | 25 | ASEx282 | ~220 | Со склада | 30741 руб. |
| G81666 | 25 | ASEx282 | ~110 | 120 дней | 30841 руб. |
| G81674 | 25 | ASEx282 | ~24 | 120 дней | 30841 руб. |
| G81684 | 25 | ASEx282 | =24 | Со склада | 30841 руб. |
| G81694 | 25 | ASEx282 | =12 | Со склада | 30841 руб. |
| G81659 | 32 | SD01H | ~220 | Со склада | 33708 руб. |
| G81667 | 32 | SD01H | ~110 | Со склада | 33808 руб. |
| G81675 | 32 | SD01H | ~24 | Со склада | 33808 руб. |
| G81685 | 32 | SD01H | =24 | Со склада | 33808 руб. |
| G81695 | 32 | SD01H | =12 | Со склада | 33808 руб. |
| G81662 | 32 | ASEx545 | ~220 | 120 дней | 40350 руб. |
| G81670 | 32 | ASEx545 | ~110 | 120 дней | 40450 руб. |
| G81678 | 32 | ASEx545 | ~24 | 120 дней | 40450 руб. |
| G81688 | 32 | ASEx545 | =24 | 120 дней | 40450 руб. |
| G81660 | 40 | SD01H | ~220 | Со склада | 50561 руб. |
| G81668 | 40 | SD01H | ~110 | Со склада | 50661 руб. |
| G81676 | 40 | SD01H | ~24 | Со склада | 50661 руб. |
| G81686 | 40 | SD01H | =24 | Со склада | 50661 руб. |
| G81696 | 40 | SD01H | =12 | Со склада | 50661 руб. |
| G81663 | 40 | ASEx545 | ~220 | 120 дней | 57203 руб. |
| G81671 | 40 | ASEx545 | ~110 | 120 дней | 57303 руб. |
| G81679 | 40 | ASEx545 | ~24 | 120 дней | 57303 руб. |
| G81689 | 40 | ASEx545 | =24 | Под заказ к 2023.03.11 | 57303 руб. |
| G81661 | 50 | SD01H | ~220 | Со склада | 64606 руб. |
| G81669 | 50 | SD01H | ~110 | Со склада | 64706 руб. |
| G81677 | 50 | SD01H | ~24 | Со склада | 64706 руб. |
| G81687 | 50 | SD01H | =24 | Со склада | 64706 руб. |
| G81697 | 50 | SD01H | =12 | Со склада | 64706 руб. |
| G81664 | 50 | ASEx545 | ~220 | Под заказ к 2023.03.11 | 71248 руб. |
| G81672 | 50 | ASEx545 | ~110 | 120 дней | 71348 руб. |
| G81680 | 50 | ASEx545 | ~24 | 120 дней | 71348 руб. |
| G81690 | 50 | ASEx545 | =24 | Под заказ к 2023.03.11 | 71348 руб. |
| Габаритные размеры |
 |
| Размер, мм | YCPS31-25F | YCPS31-32F | YCPS31-40F | YCPS31-50F |
| DN | 25 | 32 | 40 | 50 |
| A | 155 | 205 | 215 | 230 |
| ∅B | 110 | 129 | 150 | 157 |
| C | 125 | 152 | 159 | 184 |
| ∅d | 13,5 | 18 | 18 | 18 |
| E | 47 | 75 | 75 | 75 |
| F | 1" | 1¼" | 1½" | 2" |
| h | 62 | 98 | 90 | 90 |
| k | 86 | 100 | 92 | 107 |
| M | 76 | 102 | 104 | 102 |
| N | 39 | 56 | 56 | 56 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 16.06.2022 | 0.6 Мб |  |
