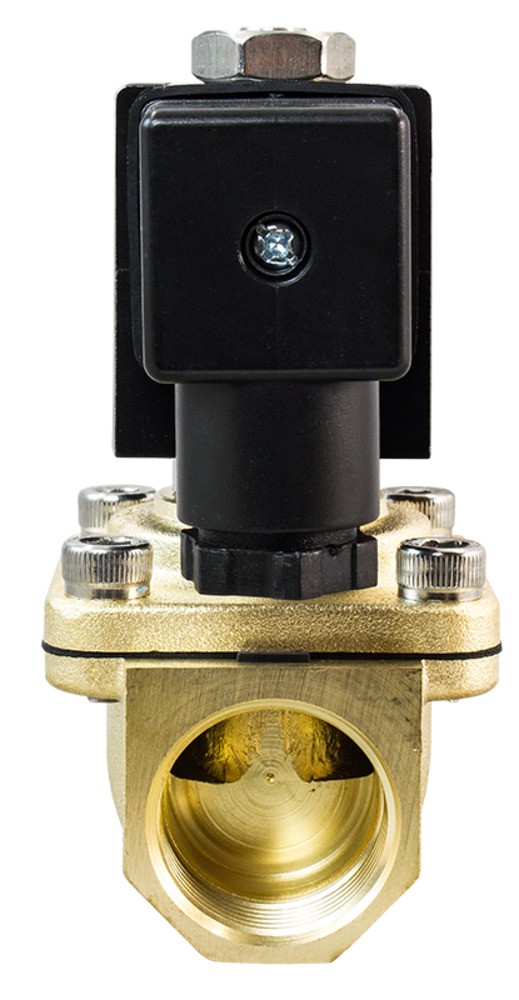

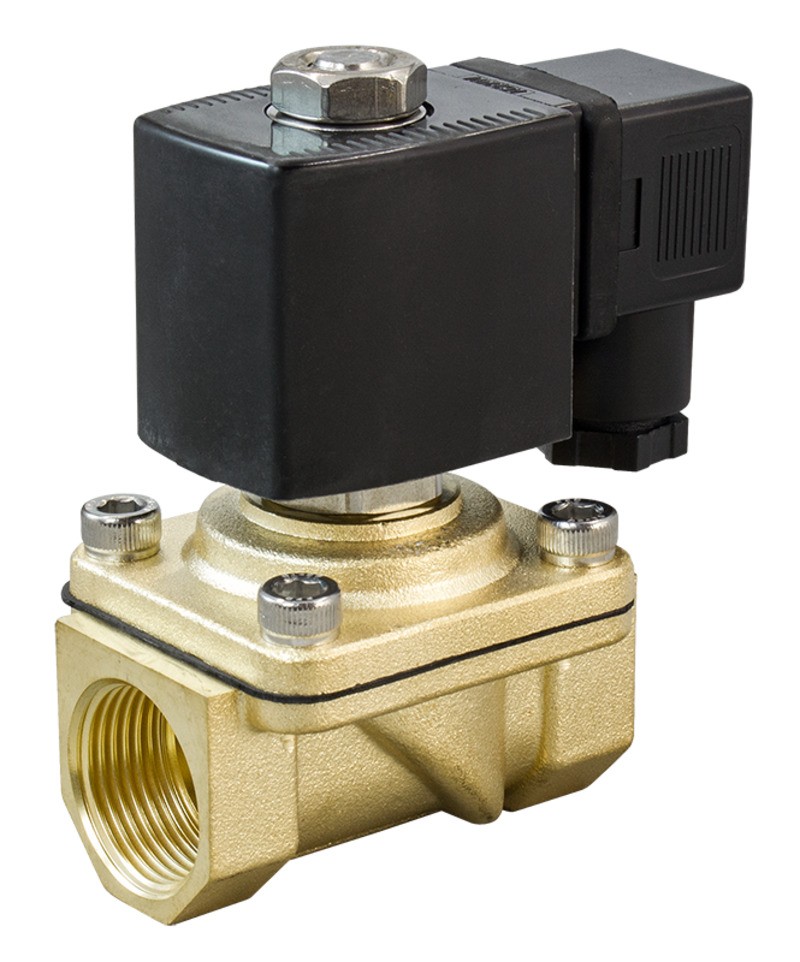

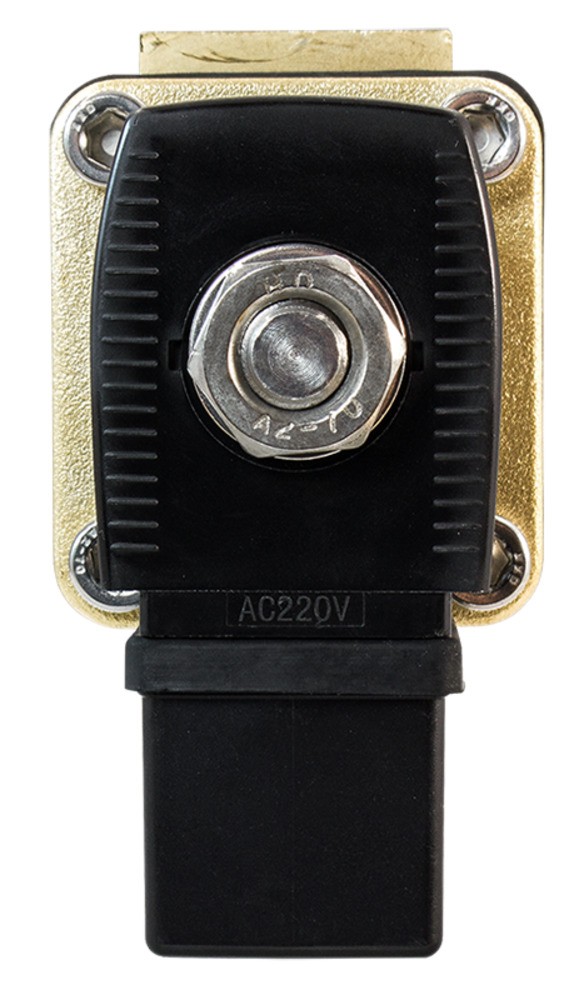

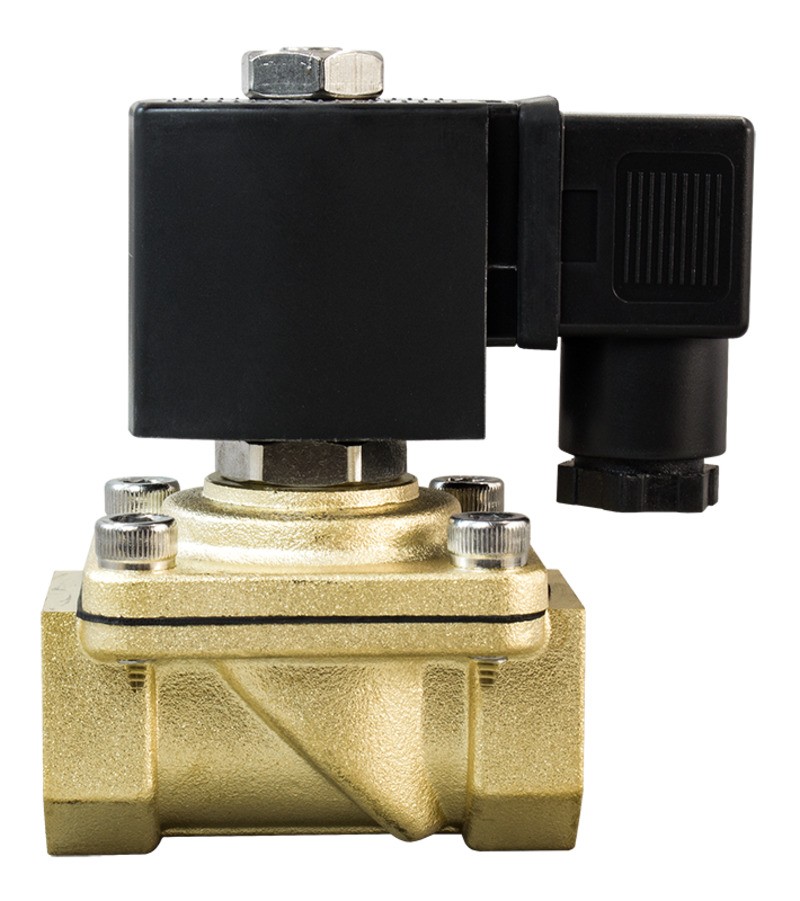

Соленоидный клапан (электромагнитный) AR-2W41
Является аналогом
| Производитель | ASCO | Burkert | TORK | Ode | Danfoss | Ceme |
| Модель/серия | SCG2/SCE2 | 6213 | T-GP/T-SYDZ | 21HT/21HF/21IH | EV250B | Серия 84 |
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Срабатывание при нулевом давлении
- Высокая частота срабатывания
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, масла, инертные газы, спирт | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред) | |
| Диаметр условного прохода | 12…25 мм | |
| Присоединение | Резьбовое G⅜"…G1" | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S91H IP54 | 20 ВА | V | V | V | ||
| 14 Вт | V | V | ||||
| ASE11H* IP65 | 4,5 ВА | V | ||||
| 8 Вт | V | V | ||||
| ASEx543** IP65 | 23 ВА | V | V | V | ||
| 13 Вт | V | V | ||||
*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-2W41-12-3/8-GBV | 12 | 3,8 | ⅜" | 0,0 | 0,8 | 640 |
| AR-2W41-15-1/2-GBV | 15 | ½" | 610 | |||
| AR-2W41-20-3/4-GBV | 20 | 8 | ¾" | 670 | ||
| AR-2W41-25-1-GBV | 25 | 10 | 1" | 880 |
Расшифровка обозначения на примере клапана AR-2W41-12-3/8-GBV:
AR-2W41 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Все модификации
| Артикул | Диаметр условного прохода | Модель катушки | Питание | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E60375 | 12 | S91H | ~220 | Со склада | 3326 руб. |
| E60387 | 12 | S91H | ~110 | Со склада | 3426 руб. |
| E60395 | 12 | S91H | ~24 | Со склада | 3426 руб. |
| E60403 | 12 | S91H | =24 | Со склада | 3426 руб. |
| E60415 | 12 | S91H | =12 | Со склада | 3426 руб. |
| E60379 | 12 | ASE11H | ~220 | Со склада | 4857 руб. |
| E60407 | 12 | ASE11H | =24 | Со склада | 4957 руб. |
| E60419 | 12 | ASE11H | =12 | Со склада | 4957 руб. |
| E60383 | 12 | ASEx543 | ~220 | 120 дней | 9248 руб. |
| E60391 | 12 | ASEx543 | ~110 | Со склада | 9348 руб. |
| E60399 | 12 | ASEx543 | ~24 | 120 дней | 9348 руб. |
| E60411 | 12 | ASEx543 | =24 | 120 дней | 9348 руб. |
| E60423 | 12 | ASEx543 | =12 | 120 дней | 9348 руб. |
| E60376 | 15 | S91H | ~220 | Со склада | 3326 руб. |
| E60388 | 15 | S91H | ~110 | Со склада | 3426 руб. |
| E60396 | 15 | S91H | ~24 | Со склада | 3426 руб. |
| E60404 | 15 | S91H | =24 | Со склада | 3426 руб. |
| E60416 | 15 | S91H | =12 | Со склада | 3426 руб. |
| E60380 | 15 | ASE11H | ~220 | Со склада | 4857 руб. |
| E60408 | 15 | ASE11H | =24 | Со склада | 4957 руб. |
| E60420 | 15 | ASE11H | =12 | Со склада | 4957 руб. |
| E60384 | 15 | ASEx543 | ~220 | Под заказ к 2023.07.01 | 9248 руб. |
| E60392 | 15 | ASEx543 | ~110 | Со склада | 9348 руб. |
| E60400 | 15 | ASEx543 | ~24 | 120 дней | 9348 руб. |
| E60412 | 15 | ASEx543 | =24 | 120 дней | 9348 руб. |
| E60424 | 15 | ASEx543 | =12 | Под заказ к 2023.07.01 | 9348 руб. |
| E60377 | 20 | S91H | ~220 | Со склада | 3744 руб. |
| E60389 | 20 | S91H | ~110 | Со склада | 3844 руб. |
| E60397 | 20 | S91H | ~24 | Со склада | 3844 руб. |
| E60405 | 20 | S91H | =24 | Со склада | 3844 руб. |
| E60417 | 20 | S91H | =12 | Со склада | 3844 руб. |
| E60381 | 20 | ASE11H | ~220 | Со склада | 5275 руб. |
| E60409 | 20 | ASE11H | =24 | Со склада | 5375 руб. |
| E60421 | 20 | ASE11H | =12 | Со склада | 5375 руб. |
| E60385 | 20 | ASEx543 | ~220 | Под заказ к 2023.07.01 | 9666 руб. |
| E60393 | 20 | ASEx543 | ~110 | Со склада | 9766 руб. |
| E60401 | 20 | ASEx543 | ~24 | 120 дней | 9766 руб. |
| E60413 | 20 | ASEx543 | =24 | Под заказ к 2023.07.01 | 9766 руб. |
| E60425 | 20 | ASEx543 | =12 | 120 дней | 9766 руб. |
| E60378 | 25 | S91H | ~220 | Со склада | 5148 руб. |
| E60390 | 25 | S91H | ~110 | Со склада | 5248 руб. |
| E60398 | 25 | S91H | ~24 | Со склада | 5248 руб. |
| E60406 | 25 | S91H | =24 | Со склада | 5248 руб. |
| E60418 | 25 | S91H | =12 | Со склада | 5248 руб. |
| E60382 | 25 | ASE11H | ~220 | Со склада | 6679 руб. |
| E60410 | 25 | ASE11H | =24 | Со склада | 6779 руб. |
| E60422 | 25 | ASE11H | =12 | Со склада | 6779 руб. |
| E60386 | 25 | ASEx543 | ~220 | Под заказ к 2023.07.01 | 11070 руб. |
| E60394 | 25 | ASEx543 | ~110 | Со склада | 11170 руб. |
| E60402 | 25 | ASEx543 | ~24 | 120 дней | 11170 руб. |
| E60414 | 25 | ASEx543 | =24 | 120 дней | 11170 руб. |
| E60426 | 25 | ASEx543 | =12 | Под заказ к 2023.07.01 | 11170 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-2W41-12 | AR-2W41-15 | AR-2W41-20 | AR-2W41-25 |
| A | 95 | 95 | 101 | 108 |
| B | 51 | 51 | 51 | 61 |
| C | 66 | 66 | 66 | 87 |
| D | 14 | 14 | 17 | 20 |
| G | ⅜" | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.04.2022 | 0.49 Мб |  |
